Po co w ogóle zbierać dane z linii pod AI i IIoT
Od „intuicji operatora” do decyzji opartych na danych
W większości zakładów decyzje o przestojach, regulacji parametrów procesu czy planowaniu remontów bazują na doświadczeniu ludzi i podstawowych raportach z systemów SCADA lub MES. Działa to do momentu, gdy proces jest w miarę stabilny, a skala produkcji pozwala na ręczne „dopilnowanie” szczegółów. Im bardziej złożona linia i im większe wolumeny, tym szybciej takie podejście zaczyna się rozsypywać.
Przemysłowe IoT i AI umożliwiają przejście z reaktywnego zarządzania produkcją do podejścia predykcyjnego. Dane zbierane z maszyn, czujników i systemów pomocniczych pozwalają:
- przewidywać awarie (predykcyjne utrzymanie ruchu), zamiast reagować po fakcie,
- optymalizować zużycie mediów (energia, sprężone powietrze, gaz, woda) na podstawie realnych profili pracy,
- wykrywać subtelne odchylenia procesu, zanim pojawi się seria braków,
- lepiej planować produkcję w oparciu o faktyczne czasy cyklu i dostępność maszyn.
Przykładowo: jeśli sprężarka w instalacji sprężonego powietrza zaczyna pracować częściej w trybie dobijania, a temperatura jej pracy rośnie o kilka stopni, to sygnał, że filtr się zatyka. Dla człowieka to często „szum”, dla algorytmu – wyraźny wzorzec problemu, który można powiązać z historycznymi awariami.
Dane do wizualizacji a dane do modeli AI
Systemy SCADA i HMI od lat gromadzą dane. Różnica polega na tym, że:
- dane do wizualizacji służą głównie bieżącej pracy operatora i prostym raportom historycznym,
- dane do AI muszą spełnić ostrzejsze wymagania jakościowe i ilościowe.
Modele AI „uczą się” na przykładach. Potrzebują więc:
- ciągłości – brak długich przerw w rejestrowaniu, spójny znacznik czasu,
- dokładności – odpowiedniej częstotliwości próbkowania, stabilnych jednostek i zakresów,
- etykiet – informacji, kiedy wystąpiła awaria, kiedy partia była poprawna, a kiedy wadliwa.
Trend z zapisu co 1 minutę, wygodny do wizualizacji, często nie wystarcza do analizy szybkich zjawisk, jak drgania wrzeciona czy wahania ciśnienia. Z kolei dane z kilku czujników bez informacji o tym, jaki produkt akurat był na linii, ograniczają możliwości budowy modeli jakościowych. Architektura systemu zbierania danych musi więc od początku uwzględniać potrzeby przyszłych modeli AI, nawet jeśli na starcie celem jest tylko prosty monitoring.
Dlaczego bezpieczeństwo staje się krytycznym warunkiem
Do momentu, gdy dane krążą wyłącznie w obrębie hali i lokalnej sieci OT, ryzyko cybernetyczne jest ograniczone do zamkniętego środowiska. Gdy tylko zaczyna się wysyłać dane:
- do centralnej siedziby,
- do zewnętrznej chmury,
- do dostawców maszyn lub integratorów,
pojawiają się zupełnie nowe wektory ataku. Nie chodzi tylko o kradzież danych, ale przede wszystkim o możliwość zaburzenia pracy linii, szantaż (ransomware), a nawet fizyczne uszkodzenia maszyn przez nieautoryzowane zmiany parametrów.
Architektura Przemysłowego IoT musi więc łączyć świat OT (Operational Technology) i IT w sposób bezpieczny. Kluczowe są: segmentacja sieci produkcyjnej, dobrze zaprojektowana strefa pośrednia (DMZ), szyfrowana komunikacja oraz zasada najmniejszych uprawnień. Innymi słowy – dane mogą wychodzić na zewnątrz, ale ruch w drugą stronę musi być maksymalnie ograniczony i kontrolowany.
Praktyczny przykład z linii pakującej
Wyobraźmy sobie linię pakującą kartony. W klasycznym podejściu, jeśli silnik taśmociągu przegrzeje się i zatrzyma, UR dostaje zgłoszenie „linia stoi”. Technicy jadą na miejsce, diagnozują, zamawiają części. Awaria zaskakuje, a straty rosną z każdą minutą.
Po wdrożeniu systemu zbierania danych:
- czujniki temperatury silnika, prądu pobieranego przez napęd i licznik startów/zatrzymań są logowane z dobrą rozdzielczością czasową,
- model AI uczy się, jak wyglądał profil tych sygnałów przed wcześniejszymi awariami,
- kilka dni przed kolejną potencjalną awarią system generuje alert typu „prawdopodobieństwo uszkodzenia łożyska w ciągu 7 dni”.
Taka funkcjonalność jest możliwa tylko wtedy, gdy:
- dane są zbierane w sposób ciągły i wiarygodny,
- architektura nie naraża linii na ryzyko ataku z zewnątrz,
- kanał transmisji do warstwy AI jest wydzielony i kontrolowany.
Specyfika środowiska OT – co odróżnia fabrykę od biura
OT vs IT – inne priorytety i kultura pracy
Środowisko OT (sterowniki PLC, linie produkcyjne, systemy HVAC, napędy) rządzi się innymi prawami niż świat IT (serwery, laptopy, aplikacje biznesowe). W IT priorytetem jest najczęściej poufność danych. W OT na pierwszym miejscu stoi ciągłość pracy i bezpieczeństwo fizyczne ludzi oraz maszyn.
Z tego wynikają różnice:
- Cykl życia sprzętu: sterowniki i maszyny pracują po 10–20 lat, systemy IT wymienia się co kilka lat.
- Okna serwisowe: aktualizacje w IT można robić w nocy; zatrzymanie pieca hutniczego „na chwilę” może być nierealne lub skrajnie kosztowne.
- Testowanie zmian: każda zmiana w logice PLC wymaga testów i często długiej procedury akceptacji. Błędna aktualizacja potrafi stanąć całej fabryce.
Dlatego projektując system zbierania danych, nie można mechanicznie kopiować praktyk z IT. Agent na każdym urządzeniu, automatyczne aktualizacje co tydzień czy szerokie uprawnienia administratorów domenowych są na hali prostą drogą do poważnej awarii.
Typowe komponenty linii produkcyjnej
Zrozumienie, jakie urządzenia i systemy występują na linii, pomaga zaplanować bezpieczne punkty zbierania danych. Na typowej linii znajdziemy:
- PLC (Programmable Logic Controller) – sterowniki zarządzające wejściami/wyjściami, logiką procesu, bezpieczeństwem funkcjonalnym.
- HMI (Human Machine Interface) – panele operatorskie pokazujące stany maszyn, alarmy, pozwalające na proste nastawy.
- SCADA – system nadzorująco-sterujący, często z archiwizacją trendów i alarmów.
- Napędy i falowniki – sterujące silnikami, często z wbudowanymi sygnałami diagnostycznymi (prąd, temperatura, liczba startów).
- Czujniki i przetworniki – od prostych czujników zbliżeniowych po zaawansowane analizatory jakości.
- Sieci przemysłowe – Profinet, EtherNet/IP, Modbus TCP/RTU, Profibus, CANopen i inne fieldbusy.
Każdy z tych elementów ma inne możliwości komunikacyjne i inne ograniczenia. Nowy sterownik PLC może bez problemu mówić po OPC UA, ale starsze urządzenia będą wymagały konwerterów protokołów lub odczytu po Modbus RTU przez bramkę.
Ograniczenia typowe dla środowiska produkcyjnego
W wielu fabrykach spotykają się trzy generacje technologii: nowoczesne roboty, średnio wiekowe linie modernizowane 10 lat temu i zabytkowe maszyny, które „jeszcze działają i szkoda ruszać”. Z punktu widzenia architektury IoT i AI oznacza to:
- brak aktualnych patchy systemów operacyjnych sterowników i HMI,
- brak możliwości instalacji dodatkowego oprogramowania na PLC (zdarza się, że są w 100% wykorzystane),
- ograniczony dostęp do Internetu lub jego całkowity brak w sieci OT,
- sprzęt „black box”, w którym nawet producent nie zaleca ingerencji.
Do tego dochodzą wymagania norm bezpieczeństwa funkcjonalnego (np. SIL), które utrudniają modyfikowanie istniejących konfiguracji. Często jedyną rozsądną drogą do pozyskania danych jest „podsłuchanie” już istniejących komunikatów na magistrali lub wykorzystanie dostępnych, ale niewykorzystanych rejestrów w PLC.
Dlaczego typowe rozwiązania IT nie zadziałają wprost
W świecie IT standardem jest instalacja agentów monitorujących na serwerach i stacjach roboczych, centralne zarządzanie aktualizacjami i politami bezpieczeństwa, szybkie „łatanie” podatności. W OT:
- agent na sterowniku PLC często w ogóle nie jest możliwy,
- każda aktualizacja firmware’u wymaga planowanego postoju,
- skanowanie sieci typowymi narzędziami IT potrafi zawiesić lub przeciążyć delikatne urządzenia.
Bezpieczna architektura przemysłowego IoT musi się opierać na nieinwazyjnej integracji z istniejącymi systemami – najlepiej poprzez standardowe protokoły (OPC UA, Modbus TCP, MQTT z edge) i projektowanie odseparowanej warstwy pośredniej, która chroni wrażliwe urządzenia OT przed bezpośrednim kontaktem z siecią IT i Internetem.
Wymagania wobec systemu zbierania danych w zakładzie przemysłowym
Wymagania biznesowe – po co te dane
Pierwszym krokiem powinno być precyzyjne określenie, jakie decyzje biznesowe mają być podejmowane w oparciu o zbierane dane. To determinuje, skąd, jak często i jakie informacje trzeba pobierać. Przykładowe cele:
- zmniejszenie nieplanowanych przestojów na kluczowych liniach,
- obniżenie zużycia energii o określony procent,
- zwiększenie OEE (Overall Equipment Effectiveness) dzięki lepszemu planowaniu i szybszej diagnostyce problemów,
- poprawa jakości końcowego produktu poprzez wykrywanie odchyleń procesu.
Dla predykcyjnego utrzymania ruchu celem jest zbudowanie modeli AI, które przewidują awarie kluczowych zespołów. Wymaga to danych: drganiowych, temperaturowych, prądowych, liczników cykli oraz informacji o faktycznych awariach. W przypadku optymalizacji mediów kluczowe będą profile mocy, przepływów i zależność od obciążenia produkcyjnego.
Wymagania techniczne – częstotliwość, opóźnienia, dostępność
System zbierania danych musi być zaprojektowany tak, aby spełnić konkretne parametry techniczne:
- częstotliwość próbkowania – dla powolnych procesów wystarczy zapis co kilkanaście sekund; dla drgań łożysk może być potrzebne kilkadziesiąt kHz na lokalnym edge i dalsza agregacja,
- opóźnienia – dane do raportów dziennych mogą mieć opóźnienie minutowe; dane do sterowania w pętli zamkniętej przez AI wymagają niemal rzeczywistego czasu,
- dostępność – architektura musi przewidywać buforowanie danych przy awarii łącza do IT lub chmury, tak aby nie tracić historii,
- rozdzielczość czasowa – ważna jest nie tylko częstotliwość, ale też precyzja znaczników czasu i ich synchronizacja między urządzeniami.
Do tego dochodzi zgodność z istniejącymi systemami. Często w zakładzie funkcjonuje już SCADA, MES lub systemy LIMS. Nowa architektura musi współpracować z nimi, nie dublując funkcjonalności i nie przeciążając ich dodatkowymi odczytami.
Wymagania bezpieczeństwa – jak nie „wywrócić” OT i IT
Bezpieczeństwo systemu zbierania danych z linii produkcyjnej obejmuje kilka poziomów:
- segmentacja sieci – wydzielenie stref OT, DMZ i sieci IT, ograniczenie komunikacji między nimi do niezbędnych połączeń,
- kontrola dostępu – uwierzytelnianie użytkowników i aplikacji, nadawanie minimalnych uprawnień, rejestrowanie kto, kiedy i co zrobił,
- szyfrowanie – TLS/SSL na połączeniach z edge do IT i chmury, szyfrowanie danych „w spoczynku” w wrażliwych repozytoriach,
- ślad audytowy – logowanie zdarzeń bezpieczeństwa, zmian konfiguracji, dostępu do danych.
System nie może być wyjątkiem od polityki cyberbezpieczeństwa firmy. Konieczna jest współpraca działów OT, IT i bezpieczeństwa (CISO, cybersec) już na etapie projektu. Inaczej ryzyko jest podwójne: albo system zostanie „przyduszony” przez zbyt restrykcyjne blokady, albo będzie boczną furtką dla atakującego.
Wymagania prawne i organizacyjne – RODO i normy branżowe
System zbierania danych z linii często „zahacza” o dane osobowe: karty pracownicze, loginy operatorów, podpisy elektroniczne w systemach jakości. Połączenie tych informacji z danymi procesowymi może wchodzić w zakres RODO. Trzeba więc z wyprzedzeniem ustalić:
- jakie dane są danymi osobowymi w danym wdrożeniu (czasem sam identyfikator zmiany lub stanowiska wystarcza do identyfikacji konkretnej osoby),
- podstawę prawną przetwarzania (realizacja umowy, obowiązek prawny, uzasadniony interes),
- okres retencji – jak długo dane mają być przechowywane i kiedy są anonimizowane lub usuwane,
- odpowiedzialność podmiotów – kto jest administratorem, a kto procesorem (np. dostawca chmury).
Do tego dochodzą normy branżowe: w farmacji wymagania GMP i FDA, w automotive – IATF 16949, w branży spożywczej – standardy typu BRC czy IFS. Zwykle oznaczają one konieczność pełnej walidacji systemu, ścieżki audytu i ścisłego zarządzania zmianą. W praktyce każde nowe źródło danych, nowy algorytm AI albo integracja z zewnętrzną chmurą może wymagać formalnej procedury zatwierdzenia.
Organizacyjnie projekt IoT/AI zahacza o kilka działów naraz: utrzymanie ruchu, produkcję, jakość, IT, cyberbezpieczeństwo, czasem także HR (grafiki pracy a dane o wydajności stanowisk). Bez jasno ustalonych ról i odpowiedzialności rośnie ryzyko, że system będzie technicznie gotowy, ale zablokowany procedurami lub nieufnością użytkowników.
Architektura referencyjna przemysłowego IoT z warstwą AI
Żeby połączyć te wymagania w całość, przydaje się prosty model warstwowy. Uporządkowuje on, gdzie powstają dane, gdzie są przetwarzane, a gdzie podejmowane są decyzje biznesowe.
Warstwa urządzeń i sterowania (Level 0–1)
Najniżej znajdują się czujniki, napędy, sterowniki PLC i systemy bezpieczeństwa maszynowego. Z perspektywy IoT i AI kluczowe założenie brzmi: nie ingerować w logikę sterowania, jeśli nie jest to absolutnie konieczne. Ta warstwa odpowiada za bezpieczeństwo ludzi i sprzętu, a błędna modyfikacja może zatrzymać całą produkcję.
Dane z tej warstwy najlepiej odbierać:
- przez protokoły natywne PLC (np. Profinet, EtherNet/IP) za pomocą dedykowanych bramek,
- przez standardowe interfejsy (Modbus TCP/RTU, OPC DA/UA),
- przez „lustra” portów (port mirroring na switchu) lub liczniki impulsów wpięte równolegle, gdy nie ma innej możliwości.
Częstym kompromisem jest stworzenie oddzielnego PLC „diagnostycznego”, który zbiera dodatkowe sygnały i rozmawia z warstwą IoT, podczas gdy „główny” PLC steruje procesem i pozostaje możliwie nietknięty.
Warstwa nadzoru i wizualizacji (SCADA, HMI, DCS)
Powyżej sterowników znajduje się warstwa systemów SCADA, HMI oraz rozproszonych systemów sterowania (DCS). Te systemy często już archiwizują część danych procesowych, mają też podłączone kluczowe sygnały z całej linii. Pojawia się pokusa, by to właśnie SCADA stała się głównym źródłem danych dla IoT.
Może to być dobre rozwiązanie, jeśli:
- istniejące serwery SCADA mają zapasy wydajności i nie grozi im przeciążenie dodatkowymi odczytami,
- producent systemu dopuszcza takie użycie i wspiera bezpieczne interfejsy (OPC UA, REST API),
- okres próbkujący i zakres danych w SCADA odpowiadają potrzebom AI (np. nie ścinają istotnych zmian procesowych).
Jeżeli serwer SCADA jest przestarzały, obciążony lub krytyczny dla produkcji, lepszym podejściem jest równoległy odczyt ze sterowników przez dedykowaną bramkę edge. SCADA pozostaje wtedy narzędziem operatorskim, a nie „hurtownią danych” dla całej fabryki.
Warstwa edge – bramka między OT a światem analityki
To zwykle kluczowy element bezpiecznego systemu przemysłowego IoT. Bramka edge stoi na styku sieci OT i DMZ/IT, tłumaczy protokoły, buforuje dane i wykonuje wstępne przetwarzanie. Działa trochę jak „kurtyna ochronna” – odcina wrażliwe sterowniki od reszty świata.
Na bramce edge realizuje się m.in.:
- konwersję protokołów (np. z Modbus TCP na MQTT lub OPC UA),
- filtrację i agregację danych (np. średnie minutowe, redukcja szumu, wykrywanie przekroczeń progów),
- buforowanie przy utracie łączności z serwerami wyższego poziomu,
- lokalne algorytmy AI działające blisko maszyny (edge AI).
Dobrze zaprojektowana bramka pozwala centralnie zarządzać konfiguracją punktów pomiarowych i polityką bezpieczeństwa. Może też być miejscem, w którym następuje rozdział danych: inne strumienie trafiają do systemów raportowych, inne do chmury, a jeszcze inne do lokalnych modeli predykcyjnych.
Warstwa integracyjna i magazyny danych
Powyżej edge pojawia się warstwa, którą można nazwać „kręgosłupem danych” przedsiębiorstwa. To tutaj działa broker komunikatów (np. MQTT), serwery OPC UA, szyny integracyjne (ESB) i hurtownie danych (data warehouse, data lake). Właśnie ta warstwa scala dane z wielu linii, zakładów i systemów biznesowych.
Jej zadania:
- przyjmowanie strumieni danych z bramek i innych systemów (SCADA, MES, ERP),
- normalizacja – ujednolicenie jednostek, nazw zmiennych, struktur,
- przechowywanie historii w skalowalny sposób (TSDB – bazy szeregów czasowych, obiekty w chmurze),
- udostępnianie danych narzędziom analitycznym, platformom AI, systemom raportowym.
W zakładach wielozakładowych powszechna jest strategia „hybrydowa”: dane wysokiej rozdzielczości (np. surowe drgania) są trzymane lokalnie, a już przetworzone cechy (np. RMS, widmo w wybranych pasmach) trafiają do centralnego data lake. Ogranicza to koszty łączności i magazynu w chmurze, a jednocześnie zapewnia spójny obraz całej grupy.
Warstwa aplikacji i AI
Na szczycie architektury znajdują się aplikacje, dashboardy, systemy raportowe oraz platformy AI. Ich zadaniem jest przekucie danych w konkretne decyzje: zaplanuj postój, obniż prędkość linii, zmień nastawy pieca, zgłoś reklamację partii.
Systemy AI mogą działać w trzech głównych trybach:
- tryb offline – modele trenuje się na historycznych danych, wyniki służą do analiz i zmian w procedurach (np. nowy plan konserwacji),
- tryb near-real-time – modele analizują strumienie danych z kilkusekundowym lub minutowym opóźnieniem i generują zalecenia (np. powiadomienie dla technika),
- tryb online – modele są wpięte w pętle sterowania, generują sygnały, które mogą wpływać na proces w czasie zbliżonym do rzeczywistego (np. sterowanie parametrami spalania).
Im wyżej na tej liście, tym większe wymagania wobec jakości danych, czasu reakcji oraz integracji z systemami OT. W trybie online pojawiają się dodatkowe wymagania z obszaru bezpieczeństwa funkcjonalnego: nie każda aplikacja AI może „dotknąć” parametru, który bezpośrednio steruje maszyną.
Model stref i kanałów komunikacji między OT, IT i chmurą
Aby architektura była bezpieczna, musi uwzględniać nie tylko warstwy funkcjonalne, ale też strefy sieciowe. Najprostszy i jednocześnie skuteczny podział obejmuje: strefę OT, strefę buforową (DMZ) i strefę IT/chmury.
Strefa OT – „twierdza” produkcyjna
Strefa OT to wszystkie sieci i urządzenia bezpośrednio powiązane ze sterowaniem procesem: PLC, HMI, SCADA, napędy, czujniki, switche przemysłowe. Z punktu widzenia cyberbezpieczeństwa powinna być możliwie szczelnie odcięta od reszty infrastruktury.
Zwykle dopuszczalne są tylko:
- połączenia do konkretnych bramek edge lub serwerów w DMZ,
- dostępy serwisowe z jasno opisanymi zasadami (VPN, jump serwer, czasowe konta).
W tej strefie rzadko stosuje się szyfrowanie na poziomie każdego urządzenia (starsze sterowniki często tego nie obsługują). Kompensuje się to fizyczną separacją, segmentacją VLAN, listami ACL na przełącznikach i zaporach oraz ścisłą kontrolą tego, kto i z czym może się fizycznie podpiąć do sieci.
Strefa DMZ – bufor między OT a IT
DMZ (demilitarized zone) pełni rolę śluzy. Tu lokuje się bramki edge, serwery pośrednie, brokery komunikatów i niektóre usługi, które muszą rozmawiać zarówno z OT, jak i IT. Ruch sieciowy między OT a DMZ oraz między DMZ a IT jest ściśle filtrowany przez zapory, często w oparciu o białe listy adresów i portów.
W DMZ można zastosować już pełne mechanizmy znane z IT:
- autoryzacja i uwierzytelnianie aplikacji oraz użytkowników (certyfikaty, OAuth2, Azure AD/LDAP),
- szyfrowanie ruchu (TLS) z bramek do brokerów i serwerów API,
- monitoring bezpieczeństwa – IDS/IPS, systemy SIEM zbierające logi.
Logika jest prosta: jeżeli coś pójdzie nie tak (np. luka w oprogramowaniu brokera MQTT), atakujący i tak znajduje się w strefie buforowej, a nie bezpośrednio w sieci sterowników.
Strefa IT i chmura
Tutaj działają systemy biznesowe, magazyny danych, platformy analityczne i narzędzia dla użytkowników końcowych (dashboardy, raporty). Ruch z DMZ do IT i chmury odbywa się zazwyczaj jednokierunkowo z punktu widzenia inicjowania połączeń: DMZ nawiązuje połączenie do chmury, a nie odwrotnie.
Dzięki temu:
- chmura „nie widzi” bezpośrednio urządzeń w OT ani edge – ma dostęp tylko do odpowiednio opakowanych strumieni danych,
- systemy w IT nie mogą samodzielnie inicjować połączeń do sterowników i maszyn,
- łatwiej rozliczać ruch i zarządzać przepustowością (np. limity wysyłki danych z DMZ).
W chmurze zwykle buduje się warstwę data platform: zbiorniki danych surowych, obrobionych i agregowanych, mechanizmy wersjonowania zbiorów (tzw. feature store) oraz środowiska pracy dla zespołu data science. Kluczowe jest, aby dane wrażliwe były pseudonimizowane lub anonimizowane zanim przekroczą granicę zakładu, jeśli wymaga tego polityka firmy lub przepisy.
Wzorce integracji danych z linii z systemami AI
Sama infrastruktura nie wystarczy – potrzebny jest jeszcze sposób, w jaki dane „płyną” do modeli AI i z powrotem. W praktyce stosuje się kilka głównych wzorców.
Integracja wsadowa (batch) – uczenie na historii
Najprostszy wariant: dane z linii są archiwizowane w bazie szeregów czasowych lub hurtowni danych, a modele AI uczone są na wycinkach historycznych. Sprawdza się to do:
- predykcyjnego utrzymania ruchu, gdy modele aktualizuje się raz na jakiś czas,
- analizy przyczyn problemów jakościowych (root cause analysis),
- optymalizacji ustawień procesu na poziomie „zmiany” lub „partii”.
Kluczowe jest dobre oznaczenie zdarzeń w historii: kiedy i jaka awaria nastąpiła, które partie zostały odrzucone, kiedy przeprowadzono remont. Bez tego modele uczą się na danych, w których nie ma właściwie opisanych „przykładów” awarii czy defektów.
Integracja strumieniowa (streaming) – monitorowanie w czasie zbliżonym do rzeczywistego
Gdy zależy na szybkim wykrywaniu anomalii lub odchyleń, modele AI muszą analizować dane na bieżąco. Dane płyną wtedy strumieniami z bramek edge przez brokery (np. MQTT, Kafka) do komponentów analitycznych.
Częsty scenariusz:
- bramka edge publikuje dane procesowe do brokera w DMZ,
- komponent analityczny (lokalny lub w chmurze) subskrybuje wybrane tematy,
- model AI ocenia aktualny stan maszyny/parametr procesu,
Integracja zwrotna – od predykcji do akcji w OT
Same predykcje niewiele dają, jeśli nie wracają do świata fizycznego w kontrolowany sposób. Integracja zwrotna polega na tym, że wynik modelu AI (np. „ryzyko awarii 80% w ciągu 24 godzin”) jest przekładany na konkretne działanie w systemach OT lub w organizacji pracy.
Najczęściej stosuje się kilka form „uziemienia” wyników AI:
- powiadomienia i alerty – e‑mail, SMS, komunikat w aplikacji mobilnej technika utrzymania ruchu,
- wpisy w systemach CMMS/MES – automatyczne zlecenia przeglądu, zadania dla brygad,
- rekomendacje dla operatora wyświetlane na panelu HMI lub w kliencie SCADA,
- sygnały do systemu sterowania – zmiana nastaw, ograniczenie prędkości, przełączenie w tryb bezpieczny.
Dwa ostatnie warianty wymagają szczególnej ostrożności. Zwykle stosuje się mechanizm „człowiek w pętli”: model proponuje zmianę, a operator ją akceptuje. Pełna automatyzacja (model bezpośrednio wpływa na sterownik) jest zarezerwowana dla procesów dobrze rozumianych, stabilnych i objętych dodatkowymi zabezpieczeniami, np. nadrzędnym algorytmem PID lub logiką bezpieczeństwa w samym PLC.
Dobrze sprawdzają się dwukanałowe scenariusze: kanał pierwszy – model AI, kanał drugi – klasyczne sterowanie lub reguły. Jeśli model „przesadzi” z rekomendacją, drugi kanał ograniczy zakres ingerencji (np. maksymalną zmianę nastaw na jednostkę czasu).
Cykl życia modeli AI w środowisku przemysłowym
Modele w fabryce nie mogą być „wrzucone i zapomniane”. Warunki procesu się zmieniają: nowe surowce, inne partie narzędzi, modyfikacje linii. Algorytm, który dobrze działał rok temu, dziś może się mylić.
Typowy cykl życia obejmuje kilka kroków:
- opracowanie i trening modelu na danych historycznych lub symulacyjnych,
- weryfikację offline – sprawdzenie jakości na danych, których model „nie widział”,
- test w cieniu (shadow mode) – model działa równolegle z istniejącą logiką, ale nie steruje procesem, jedynie zapisuje swoje predykcje,
- wdrożenie pilotażowe na wybranej linii lub zmianie,
- monitorowanie jakości: czy predykcje są trafne, czy nie ma dryfu danych (zmiany statystyk pomiarów),
- okresowe przeuczenie (retraining) i publikację nowych wersji.
W praktyce przydają się „metryki zrozumiałe dla produkcji”: zamiast abstrakcyjnej dokładności modelu, liczy się np. ile awarii udało się przewidzieć z wyprzedzeniem i ile było fałszywych alarmów w tygodniu. Takie liczby łatwo przekładają się na rozmowę z kierownikiem produkcji czy utrzymania ruchu.
Coraz częściej stosuje się też podejście MLOps – zestaw praktyk i narzędzi do automatycznego budowania, testowania i wdrażania modeli. W świecie przemysłowym MLOps musi jednak uwzględniać ograniczenia OT: okna serwisowe, kwalifikacje zmian w oprogramowaniu oraz fakt, że część modeli działa na bramkach bez stałego dostępu do internetu.
Rozmieszczenie modeli: edge, on‑premise, chmura
Decyzja „gdzie będzie działał model” ma duże znaczenie dla bezpieczeństwa, opóźnień i kosztów. Można wyróżnić trzy główne lokalizacje.
1. Modele na brzegu (edge AI)
Działają na bramkach lub przemysłowych komputerach blisko maszyny. Dają:
- najmniejsze opóźnienia – decyzja tuż obok czujnika,
- odporność na przerwy łączności – model działa, nawet gdy zniknie połączenie z chmurą,
- możliwość przetwarzania dużych strumieni (np. surowe drgania, obrazy z kamer) bez wysyłania ich na zewnątrz.
Wadą jest złożoność zarządzania: dziesiątki lub setki bramek wymagają mechanizmów centralnej dystrybucji modeli, wersjonowania i zdalnych aktualizacji z zachowaniem wymogów bezpieczeństwa OT.

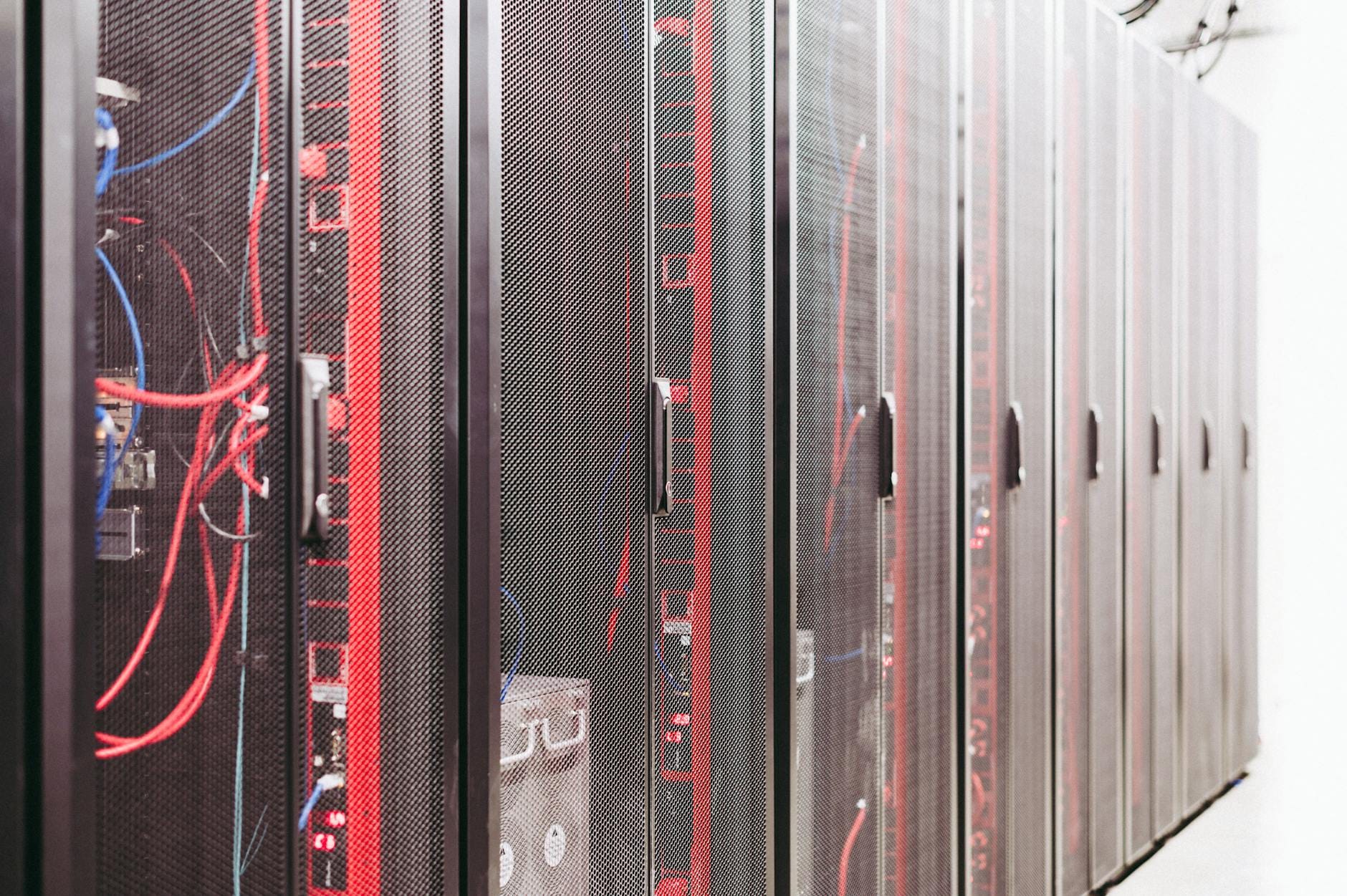

2. Modele w środowisku on‑premise (własne data center)
Zwykle to klastry serwerów w strefie IT lub rozbudowana DMZ. Ten wariant dobrze pasuje tam, gdzie:
- polityka firmy nie pozwala na wysyłanie danych do chmury,
- konieczny jest dostęp do wielu źródeł danych naraz (wiele linii, zakładów),
- analizy nie wymagają milisekundowych czasów reakcji.
Można tu uruchomić cięższe modele, agregujące informacje z całego zakładu: np. optymalizację obłożenia parku maszynowego czy globalne modele jakości.
3. Modele w chmurze
Oferują dużą elastyczność i moc obliczeniową. Są dobre do:
- eksperymentów z wieloma algorytmami naraz,
- analiz wymagających pracy na dużej historii danych z wielu zakładów,
- trenowania złożonych modeli (np. głębokie sieci analizujące obrazy z inspekcji).
W chmurze zwykle trenuje się modele, a następnie „odchudzone” wersje (np. po kwantyzacji, kompresji) wysyła się z powrotem na bramki edge. Taki podział pracy – „trening w chmurze, wnioskowanie na brzegu” – łączy zalety obu światów.
Zarządzanie tożsamością maszyn i aplikacji
Człowiek w systemach przemysłowych od dawna ma swoją tożsamość: login, hasło, kartę dostępową. W architekturach IoT podobną tożsamość musi mieć też maszyna, bramka, a czasem nawet pojedynczy czujnik.
Najprostsze podejście to certyfikaty X.509 wydawane dla urządzeń. Bramka lub czujnik przedstawia certyfikat przy połączeniu z brokerem MQTT czy serwerem API. Dzięki temu:
- wiadomo, które fizyczne urządzenie wysyła dane,
- można zdalnie unieważnić (zablokować) urządzenie, które zostało skradzione lub jest kompromitowane,
- łatwiej śledzić źródło anomalii (np. dziwne dane z konkretnej bramki).
W większych środowiskach sens ma hierarchia zaufania: lokalna „urządowa” jednostka certyfikacji (CA) w zakładzie, nadrzędna CA w centrali, a dopiero potem integracja z chmurą. Dzięki temu utrata jednego klucza nie wywraca bezpieczeństwa całej grupy.
Analogiczne zasady dotyczą aplikacji: każdy komponent, który czyta lub zapisuje dane (np. mikroserwis analityczny, dashboard, system CMMS), powinien mieć swoją tożsamość i precyzyjnie zdefiniowane uprawnienia. Długie, współdzielone hasła do baz danych szybko stają się słabym punktem całej architektury.
Bezpieczne aktualizacje bramek i oprogramowania
Bramka edge to mały serwer w trudnym środowisku: kurz, wibracje, zmiany temperatury, ograniczony dostęp fizyczny. Aktualizacja systemu operacyjnego, aplikacji lub samego modelu AI nie może prowadzić do zatrzymania linii.
Sprawdzone praktyki obejmują:
- dwupartycjonowe obrazy systemu – aktywna i zapasowa kopia; aktualizacja trafia na zapasową, a w razie problemów bramka wraca do poprzedniej wersji,
- podpisy cyfrowe aktualizacji – bramka instaluje tylko pakiety podpisane przez zaufanego wydawcę,
- okna serwisowe uzgodnione z produkcją – aktualizacje tylko w określonych godzinach lub podczas planowanego postoju,
- stopniowe wdrożenia (canary deployment) – najpierw kilka bramek testowych, dopiero potem reszta parku.
W wielu zakładach dobrym kompromisem jest rozdzielenie aktualizacji: łatki bezpieczeństwa systemu operacyjnego wprowadzane są rzadziej, ale po dokładnych testach, natomiast modele AI i konfiguracje mogą być aktualizowane częściej, bo łatwiej je wycofać bez wpływu na stabilność całej bramki.
Monitorowanie i obserwowalność w środowisku przemysłowym
Im bardziej złożona architektura, tym trudniej odpowiedzieć na proste pytania: skąd biorą się dane na tym wykresie, dlaczego ten model dziś się myli, czemu bramka przestała wysyłać sygnały? Rozwiązaniem jest świadomie zbudowane monitorowanie, obejmujące zarówno warstwę OT, jak i IT.
Zwykle buduje się trzy poziomy obserwowalności:
- poziom infrastruktury – stan bramek, serwerów, sieci (temperatura, obciążenie CPU, zużycie pamięci, dostępność łączy),
- poziom danych – czy strumienie danych płyną, czy nie zniknęły ważne sygnały, czy nie pojawiły się „dziury” w historii,
- poziom modeli AI – jakość predykcji, odchylenia rozkładów wejść od tego, na czym model był trenowany, liczba anomalii dziennie.
Przykładowo, jeśli na jednej linii nagle spada liczba wykrytych anomalii do zera, nie musi to oznaczać, że wszystko działa idealnie. Często jest to sygnał, że czujnik przestał działać lub bramka utraciła część strumienia danych. Dlatego same wyniki modeli nie wystarczą – potrzebne są także wskaźniki „zdrowia” danych i urządzeń.
Centralny system monitoringu (np. w strefie IT) może zbierać metryki z bramek i aplikacji przez bezpieczne kanały z DMZ, a następnie łączyć je z logami bezpieczeństwa (SIEM). Dzięki temu zespół OT/IT szybciej widzi, czy problem wynika z awarii czujnika, przeciążenia sieci, czy próby ataku.
Projektowanie modeli z myślą o wyjaśnialności
W przemyśle nie wystarczy, że model „ma rację”. Operator, technolog i kierownik muszą rozumieć, dlaczego system zgłosił alarm. Zbyt często czarnoskrzynkowe modele lądują w szufladzie, bo nikt im nie ufa.
Wyjaśnialność (ang. explainability) można osiągnąć na kilka sposobów:
- dobierając prostsze algorytmy tam, gdzie to możliwe (np. drzewa decyzyjne zamiast głębokich sieci),
- prezentując najważniejsze zmienne, które wpłynęły na decyzję („alarm, bo rośnie temperatura łożyska i jednocześnie spada prędkość obrotowa”),
- stosując narzędzia typu SHAP, LIME – metody tłumaczące, które cechy doprowadziły do danego wyniku,
- budując proste reguły wokół modelu, które ograniczają jego działanie do znanych obszarów (np. nie zgłaszaj alarmu, jeśli parametry są poza zakresem, w którym model był trenowany).
Krótki opis przy każdym alercie – „co” i „dlaczego” – często decyduje o tym, czy zespół produkcji będzie faktycznie korzystał z systemu, czy zacznie go ignorować. Ciekawostką jest, że w wielu zakładach największą różnicę nie robi sam algorytm, lecz sposób podania informacji: jedna przejrzysta wizualizacja potrafi więcej niż kolejny procent dokładności.
Standaryzacja modeli i interfejsów między zespołami
Duże organizacje szybko odkrywają, że w różnych zakładach powstają „lokalne” modele predykcyjne, napisane w różnych technologiach, bez wspólnych standardów. Po kilku latach trudno to utrzymać, a jeszcze trudniej rozwijać.
Porządkuje to kilka prostych zasad:
- standardowy format wejścia i wyjścia modeli (np. JSON z jasno opisanymi polami, wersjonowanie schematów),
- repozytorium modeli – miejsce, w którym przechowuje się ich wersje, dokumentację, informacje o tym, gdzie i jak są wdrożone,
- wspólna warstwa API udostępniająca modele aplikacjom (np. jako usługi HTTP/REST lub gRPC),
- szablony projektów dla data scientistów: gotowe biblioteki do łączenia z brokerem, pobierania danych z data lake, logowania metryk.
Taka standaryzacja pozwala zespołowi utrzymania ruchu w jednym zakładzie skorzystać z rozwiązania opracowanego w innym, zamiast tworzyć wszystko od zera. Ułatwia też audyt: wiadomo, kto odpowiada za dany model, jak był trenowany i skąd pochodzą dane.
Bezpieczeństwo funkcjonalne a zastosowania AI
Bezpieczeństwo funkcjonalne (normy takie jak IEC 61508 czy ISO 13849) opisuje, jak projektować systemy tak, aby minimalizować ryzyko wypadku związanego z błędnym działaniem maszyny. Klasyczna logika sterowników bezpieczeństwa (safety PLC) była tworzona z myślą o deterministycznym zachowaniu – ten sam sygnał wejściowy zawsze daje ten sam sygnał wyjściowy.
Modele AI są probabilistyczne i „uczą się” na danych. Dlatego w większości zastosowań nie mogą zastąpić elementów bezpieczeństwa wprost. Mogą jednak:
Najczęściej zadawane pytania (FAQ)
Po co w ogóle zbierać dane z linii produkcyjnej pod AI i Przemysłowy IoT?
Zbieranie danych z maszyn, czujników i systemów pomocniczych pozwala przejść z gaszenia pożarów do przewidywania problemów. Zamiast reagować dopiero, gdy linia stanie, można wcześniej wychwycić sygnały zbliżającej się awarii lub pogorszenia jakości.
Dzięki dobrze zebranym danym da się m.in. przewidywać awarie (predykcyjne utrzymanie ruchu), optymalizować zużycie energii i mediów, wykrywać subtelne odchylenia procesu oraz lepiej planować produkcję na podstawie realnych czasów cyklu. W praktyce oznacza to mniej nieplanowanych przestojów, niższe koszty i stabilniejszą jakość.
Czym różnią się dane do wizualizacji (SCADA/HMI) od danych potrzebnych do AI?
Dane do wizualizacji służą głównie operatorowi: mają pokazać, co dzieje się „tu i teraz” oraz umożliwić proste analizy historyczne. Często są logowane rzadko (np. co minutę), z uproszczonymi zakresami i bez szczegółowego powiązania z konkretną partią produktu.
Modele AI potrzebują danych znacznie bardziej „uporządkowanych”: z ciągłym zapisem bez długich przerw, z odpowiednią częstotliwością próbkowania (zwłaszcza dla szybkich zjawisk, jak drgania czy skoki ciśnienia) oraz z etykietami, czyli informacją, kiedy wystąpiła awaria, błąd jakości czy inny istotny zdarzenie. Bez tego algorytm nie ma się na czym uczyć.
Jakie wymagania muszą spełniać dane z linii, żeby dało się na nich zbudować modele AI?
Kluczowe są trzy rzeczy: ciągłość, dokładność i etykiety. Ciągłość oznacza brak „dziur” w historii i spójne znaczniki czasu. Dokładność to właściwa częstotliwość próbkowania, stabilne jednostki, zakresy i skalowanie sygnałów.
Etykiety to praktyczna informacja, kiedy dana partia była dobra lub wadliwa, kiedy wystąpiła awaria, jakie były nastawy procesu. Bez powiązania sygnałów z realnymi zdarzeniami w produkcji model będzie tylko „oglądał przebiegi”, ale nie zrozumie, co jest normalne, a co jest początkiem problemu.
Dlaczego bezpieczeństwo jest tak ważne przy architekturze systemu IIoT w fabryce?
Dopóki dane zostają w zamkniętej sieci OT na hali, ryzyko cyberataku jest ograniczone. W momencie, gdy zaczynamy wysyłać dane do centrali, chmury lub dostawców, otwieramy nowe wektory ataku. Konsekwencją może być nie tylko wyciek danych, ale przede wszystkim zakłócenie pracy linii czy szantaż (ransomware).
Dlatego architektura musi zakładać m.in. segmentację sieci produkcyjnej, strefę pośrednią (DMZ), szyfrowaną komunikację oraz zasadę najmniejszych uprawnień. Dane mogą wychodzić na zewnątrz, ale ruch „do środka” – szczególnie w stronę sterowników i napędów – powinien być mocno ograniczony i pod ścisłą kontrolą.
Jak wygląda w praktyce przykład predykcyjnego utrzymania ruchu z wykorzystaniem danych?
Typowy przykład to linia pakująca, na której do tej pory awaria silnika taśmociągu pojawiała się „nagle”, zatrzymując produkcję. Po wdrożeniu systemu zbierania danych rejestruje się m.in. temperaturę silnika, prąd pobierany przez napęd i liczbę startów/zatrzymań z wysoką rozdzielczością czasową.
Model AI uczy się, jak wyglądał profil tych sygnałów przed wcześniejszymi awariami. Gdy widzi podobny wzorzec, może kilka dni wcześniej wygenerować alert z informacją o wysokim prawdopodobieństwie uszkodzenia, np. łożyska. Utrzymanie ruchu planuje wymianę w dogodnym okienku serwisowym, zamiast walczyć z nagłą awarią.
Czym różni się środowisko OT w fabryce od typowego IT w biurze?
W IT priorytetem jest zwykle poufność danych i elastyczność. W OT najważniejsza jest ciągłość pracy linii oraz bezpieczeństwo ludzi i maszyn. Sprzęt na hali pracuje często kilkanaście lub kilkadziesiąt lat, a „krótkie” zatrzymanie pieca czy linii może być skrajnie kosztowne lub technicznie trudne.
To oznacza inny sposób myślenia o zmianach: aktualizacje, nowe oprogramowanie czy modyfikacje w logice PLC wymagają ostrożności, testów i formalnych procedur. Rozwiązania typowe dla IT, jak agent na każdym urządzeniu czy częste automatyczne aktualizacje, mogą w OT doprowadzić do realnej awarii produkcji.
Jakie są typowe wyzwania przy zbieraniu danych z istniejących linii produkcyjnych?
W jednej fabryce często spotykają się trzy generacje technologii: nowoczesne roboty, linie modernizowane kilka–kilkanaście lat temu i bardzo stare maszyny, w które nikt nie chce ingerować. To przekłada się na brak aktualnych łatek bezpieczeństwa, ograniczone możliwości instalacji dodatkowego oprogramowania na PLC oraz często brak bezpośredniego dostępu do Internetu w sieci OT.
W takich warunkach danych nie pobierze się „kliknięciem”. Często korzysta się z istniejących magistral (np. Profinet, Modbus, Profibus), stosuje bramki protokołów albo „podsłuchuje” już istniejącą komunikację. Rozsądne podejście polega na takim wpięciu się w infrastrukturę, żeby nie naruszyć bezpieczeństwa funkcjonalnego maszyn i nie ryzykować ich unieruchomienia.
